“三遥”站所终端DTU(DAF-830 6回路)
详细说明:
1.产品简介

“三遥”站所终端DTU(DAF-830 6回路)是集成DTU、线路保护及通信设备管理于一体的新型配电网自动化终端。采用插箱式结构设计,具有灵活组态配置功能、独立保护插件功能。

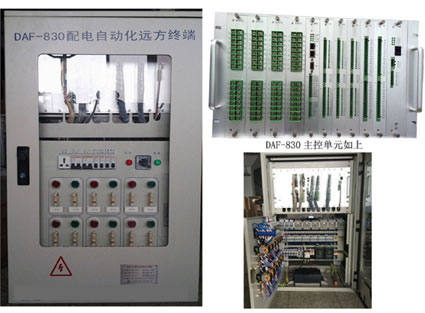

“三遥”站所终端DTU功能通过软件组态配置既可实现灵活组合,DTU功能模块实时监测10kV线路电压、线路电流、零序电流、设备状态等运行及故障信息,完成遥信、遥测、遥控功能,实现配网自动化的实时监控;保护功能实现线路故障就地检测、切除功能;通信管理模块具备多种方式的通信接口和多种标准通信规约,除具备终端内部数据管理功能,对外还可转发配电室或开闭站内电能表、PLC及直流屏数据,通过一个标准统一接口与主站系统通信完成数据传输等功能。配电终端采用集散式设计模式,强大的软、硬件组态配置功能既满足了DTU实时性要求,也实现了数据存储记录功能,同时又可实现线路微机保护独立配置功能,成功解决了测控、保护、通讯兼容共存问题,达到了简化站端设备种类的目的。产品外观如下图1


2.适用范围

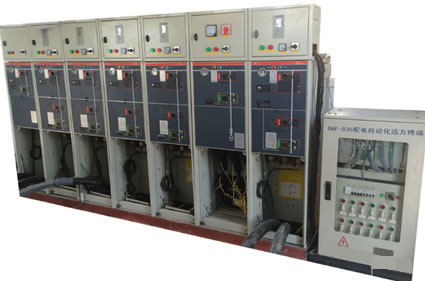

  DAF-830配电终端适用于配电网中的各种多开关回路的场合,包括环网柜、开闭所、开关站、箱式变电站、配电房等,现场应用如下图2、图3



 图2.DAF-830(6回路)应用在开闭所


    3.DAF-830 (6回路)应用在环网柜





3.主要功能

◆具备就地采集6路及以下开关的模拟量和状态量以及控制开关分合闸功能,具备测量数据、状态数据的远传和远方控制功能,可实现监控开关数量的灵活扩展;

◆具备双位置遥信处理功能,支持遥信变位优先传送;

◆具有远方/就地控制切换功能,遥控操作具有软硬件的防误操作功能,保证了运行可靠性;

◆具备故障检测及故障判别功能;

◆支持双路交流系统供电,支持PT取电,采用大容量蓄电池作为后备电源,可为配电开关提供DC24V操作电源;

◆具备电源自动无缝切换功能,电源异常报警功能以及蓄电池手动和自动活化功能;

◆具备蓄电池的自动充放电功能,可防止蓄电池的过充电和过放电;

◆支持串口、以太网口等通讯方式;

◆支持DL/T 634标准的101和104通信规约和Modubs规约,特殊规约可定制

◆专用的维护口和调试口,方便对装置进行调试、监视和参数维护等,专用维护软件操作方便,界面丰富;

◆主控单元具备对时功能,支持SNTP等对时方式,接收主站或其它时间同步装置的对时命令,与主站时钟保持同步;

◆具备故障指示手动复归、自动复归和主站远程复归功能,能根据设定时间或线路恢复正常供电后自动复归,也能根据故障性质(瞬时性或永久性)自动选择复归方式;;

◆具备历史数据存储功能,记录遥测、SOE数据,数据保存时间不少于1个月;

◆装置具有高防护等级,主控单元可安装于户内,也可安装于户外,防护等级达到IP55



4.主要性能参数

◆环境条件:温度 -40℃~+70,相对湿度10100,最大绝对湿度35 g/m3

◆交流电源AC220V供电,装置工作电源为DC+24V

◆实现对配电开关的交流电流IaIcI0的采集,额定电流为5A或者1A可选;

◆实现对两组母线电压的采集,包括UaUbUcU0,额定电压100V

◆具有2路直流电压采集,直流电压输入信号范围为05V

◆每块遥信板支持32个遥信,可扩展遥信板25块;

◆每块遥控板支持8路遥控,可扩展遥控板25块;

◆支持双点遥信采集;

◆遥信分辨率小于2ms

16AD采样,电压电流测量精度0.5

◆交流电流回路过载能力:1.2倍可连续工作,20倍可持续1秒;

◆交流电压回路过载能力:1.2倍可连续工作

◆蓄电池容量达到17Ah,在交流失电情况下装置可持续工作时间不小于8.5小时。

◆装置抗干扰能力达到IV级。

◆主控单元开孔尺寸:高260*483*240

◆整柜尺寸为:高1000*600*400,可外加的ONU尺寸高400*600*400



5.主控单元硬件结构:


主要包括:

◆电源板(PWR):装置电源输入;

◆主控板(MCU):2RS2322RS485210/100M以太网通讯口;

◆遥测板(YC):3路交流电压、12路交流电流输入、1路直流输入;

◆遥信板 (YX)32路遥信输入;

◆遥控板 (YK)8路遥控输出;

◆配置原则:电源板、主控板必配;遥信和遥控板按需配置;遥测板最大配置4块。



 6.产品特点:

◆满足国家电网调〔2011168号《关于加强配电网自动化系统安全防护工作的通知》的相关安全防护要求,获得中国电科院的双向加密安全测试合格报告。

◆通过了国家电网及南方网的规约一致性测试。

◆符合2015年专项测试的要求。

◆测控容量大,单机可完成16回路的测控及三遥功能。

◆具备双网口,双IP通信功能,能够连接多个不同的主站功能。

◆规约完善,处理功能强大。能够以不同的规约接入站内不同设备信号。例如:故障指示器、多功能表、保护装置、温湿度传感器、其它智能终端等。能够满足较复杂智能化站所的组网要求。

 DAF-830配网自动化远方终端采用32位工业级高性能专业DSP,保证了系统

的准确度和稳定性;处理能力强大、数据采集、数据计算处理并行、存储容量大、可扩展性好。

◆全部采用工业级元器件、所有与外界的连接均做到了充分的电气隔离,并内置抗雷击保护电路和电源滤波器,专业的EMC 设计;

◆软件采用嵌入式实时操作系统(Vxworks)平台,模块化系统结构,性能稳定可靠,增添功能、升级方便;

◆具备软硬件防误动措施,保证控制操作的可靠性。控制输出回路提供明显断开点。继电器触点额定功率:交流250V/5A、直流30V/5A的纯电阻负载。触点寿命:通、断上述额定电流不少于105次方。

◆采用IEEE1588直接控制硬件进行采样,对全部采集信息打上以ns为单位的时间戳,保证了全网信息的严格同步。

◆装置的模拟量输入、开关量输入输出、电源输入及通讯接口均采用变压器隔离、光电隔离、TVS管保护。

◆多电源设计,双交流电源供电和后备蓄电池供电。低功耗设计并具备蓄电池远端活化功能。

◆装置具有多级看门狗,采用外部带硬件看门狗的复位IC,保证设备的自恢复。

采用国际最新铁电存储器存储重要数据,容量大、掉电不丢失数据、使用寿命无限、存取速度快。

◆不依赖于通讯网或主站(子站)的VIT动作逻辑,能就地实现故障的监测、定位、隔离和非故障区恢复送电的功能。

◆装置支持多个通道、多种远动规约同时运行,各通道可以灵活配置规约。

7.柜体尺寸

测试容量

安装尺寸

接线方式

4回路

1000*600*400

端子排/航插可选

6回路

1000*600*400

端子排/航插可选

9回路

1600*600*450

端子排/航插可选

12回路

1600*600*450

端子排/航插可选

16回路

2260*800*600

端子排/航插可选
